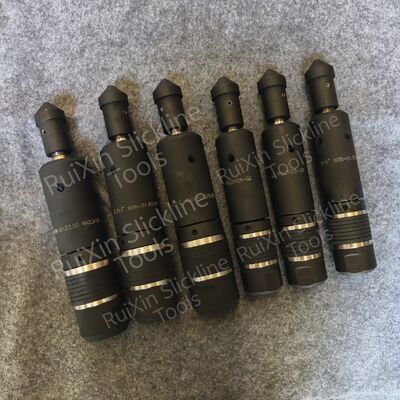

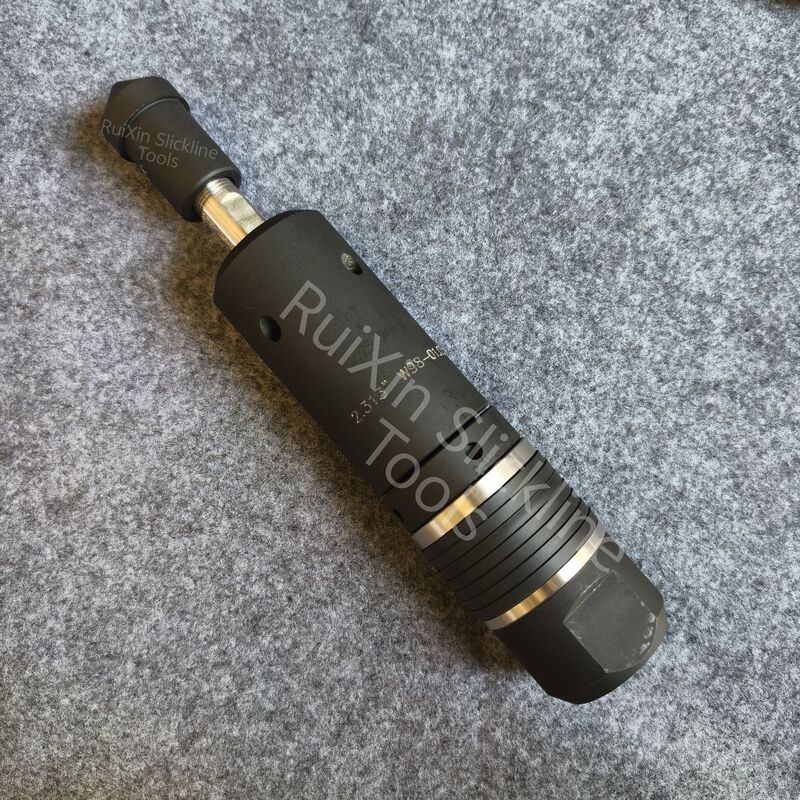

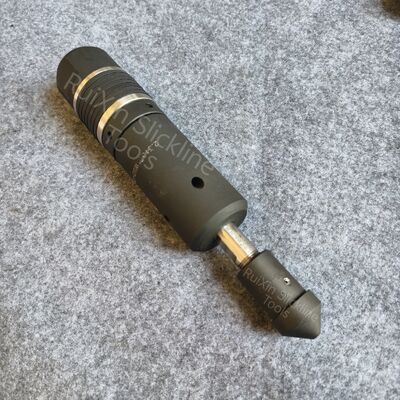

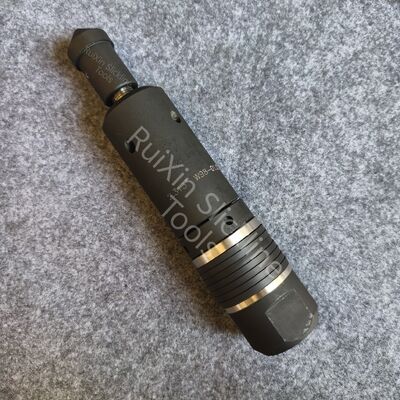

Narzędzie testowe Wireline N 35Mpa ~ 70Mpa 1,875 cala ~ 3,813 cala Specyfikacja API Narzędzia Slickline

Narzędzie do testowania ciśnieniowego 35 MPa ~ 70 MPa, 1,875 cala ~ 3,813 cala, zgodne ze specyfikacją API

Wprowadzenie

Narzędzie do testowania N służy do testowania ciśnieniowego rur nad gniazdem N

Narzędzie do testowania ciśnieniowego typu N jest głównie używane do testowania ciśnieniowego ciągów rur produkcyjnych. Jest zazwyczaj stosowane do testowania ciśnieniowego integralności rur naftowych podczas lub po operacjach kompletacji odwiertów. To samo narzędzie może być używane zarówno do opuszczania, jak i wyciągania, pozostając w stanie zrównoważonym podczas procesu wyciągania. Użycie jest prostsze i bezpieczniejsze. Użycie jest prostsze i bezpieczniejsze.

Narzędzie do testowania ciśnieniowego typu N składa się z szyjki haczyka, tulei ograniczającej, nakrętki blokującej, zespołu uszczelniającego, korpusu uszczelniającego, trzpienia rdzenia, pierścienia uszczelniającego, tulei uszczelniającej itp.
Szyjka haczyka ułatwia umieszczanie i wyciąganie narzędzia. Umieść trzpień rdzenia wewnątrz tulei ograniczającej i połącz jeden koniec trzpienia rdzenia z szyjką haczyka. Zainstaluj zespół uszczelniający w części uszczelniającej korpusu uszczelniającego. Najpierw dokręć nakrętkę blokującą na korpusie uszczelniającym, a następnie umieść pierścień uszczelniający i tuleję uszczelniającą na górnym końcu korpusu uszczelniającego. Dokręć wcześniej połączoną tuleję ograniczającą itp. na korpusie uszczelniającym, a następnie dokręć nakrętkę blokującą w odwrotnym kierunku, aby zablokować tuleję ograniczającą, zapobiegając jej wypadnięciu podczas pracy.
Średnica zewnętrzna nakrętki blokującej jest większa niż średnica powierzchni uszczelniającej i może być zamocowana w górnej części obszaru uszczelniającego krótkiego odcinka połączeniowego.

Instrukcje użytkowania

1. Pod narzędziem połączonym z narzędziem połączyć narzędzie do łowienia SB/SSJ;
2. Opuścić narzędzie do testowania ciśnieniowego typu N do ustalonej pozycji za pomocą SB/SSJ, odciąć sworzeń SB/SSJ, a następnie podnieść ciąg narzędzi i rozpocząć test ciśnieniowy.

3. Po zakończeniu operacji włożyć ciąg narzędzi i usunąć narzędzie do testowania ciśnieniowego typu N.

Uwagi

1. Przed zejściem do odwiertu sprawdzić, czy zespół uszczelniający nie jest uszkodzony;

2. Gdy narzędzie nie jest używane przez jakiś czas, wymienić zespół uszczelniający i użyć narzędzi do jego ochrony, aby zapobiec uszkodzeniu.

Każdy rozmiar można dostosować do wymagań klienta.
