System sterowania hydraulicznym spoolerem

Uniwersalny hydrauliczny nawijak do linek i przewodów  Wyposażenie  sterujące

Wprowadzenie

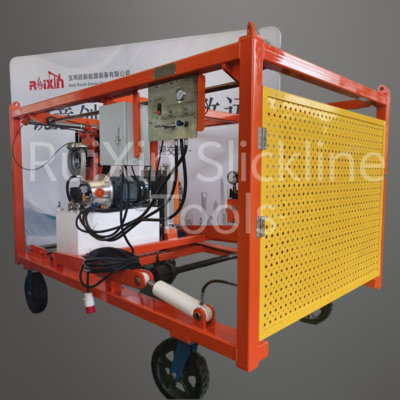

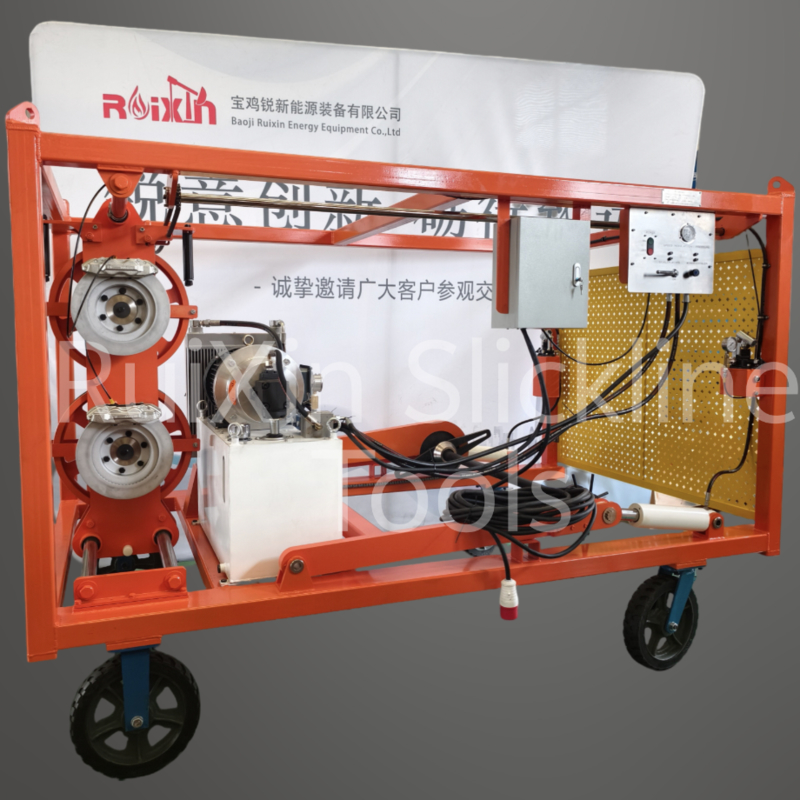

Nawijak hydrauliczny to urządzenie, w którym układ hydrauliczny napędza silnik hydrauliczny. Silnik hydrauliczny przekazuje moc do uchwytu za pośrednictwem łańcucha. Uchwyt napędza rolkę, która obraca się, a kabel (lub drut) jest nawijany na rolkę ze stałą prędkością. To urządzenie wykonane jest ze stalowej ramy konstrukcyjnej z centralnym panelem sterowania, charakteryzuje się wysoką wytrzymałością i łatwością obsługi. Montaż opon umożliwia łatwe przemieszczanie po ziemi i hamowanie.

Specyfikacja

To urządzenie składa się głównie z ramy, układu hydraulicznego, silnika hydraulicznego, koła prowadzącego linę, panelu operacyjnego, wału napędowego, hamulca tarczowego i innych głównych komponentów.

Rozmiar                    2035×2035×2658 (mm)

Waga całkowita       2216kg

Odpowiednie dla każdego rodzaju kabla o średnicy od 0,092″ do 5/16".

Maks. średnica bębna nawijarki: φ1700mm.

Dotyczy szerokości bębna nawijarki ≤1200mm.

Maksymalne napięcie kabla między bębnem transportowym a systemem napinającym (kabestan): 200 funtów.

Przekładnia hydrauliczna Pompa / Silnik Stalowe koło 500mm (20 cali średnicy)；

6 aktywnych rowków na górnym kole i 5 aktywnych rowków na dolnym kole

Maksymalne napięcie kabla między kabestanem a jednostką linową: 3000 funtów.

Zewnętrzne zasilanie elektryczne 380v-440v /50-60Hz 3-fazowe wejście zasilania.

Urządzenie może być dostosowane do wymagań klienta.

Uwaga:

Standardowa konfiguracja może działać w temperaturze od -10°C do +50°C. Kieszenie na wózek widłowy.

Punkt mocowania zintegrowany w ramie.

Wyprodukowano w konstrukcji stalowej ramy.

Konstrukcja z otwartym końcem ułatwiająca instalację lub demontaż wszystkich standardowych bębnów za pomocą ręcznych tłoków hydraulicznych.

Ramię podporowe stałego systemu napinającego (kabestan).

◆O firmie Baoji RuiXin Slickline Tools

Baoji Ruixin Energy Equipment Co., Ltd. została założona w 2012 roku. Jest organizacją badawczo-rozwojową certyfikowaną przez systemy IS0: 9001-2015 i API Q1, specjalizującą się w projektowaniu i produkcji narzędzi do drutu stalowego, kabli i rur zwijanych. Dzięki silnym możliwościom badań i rozwoju nowych produktów, uzyskała 12 krajowych patentów na modele użytkowe i 1 patent na wynalazek. Zrealizowała dwa projekty badawcze na poziomie prefektury i prowincji. Nasze produkty obejmują sprzęt do zapobiegania erupcji głowic studziennych z drutu linowego, narzędzia podpowierzchniowe do drutu linowego i narzędzia podpowierzchniowe do rur zwijanych. Obecnie zapewniliśmy profesjonalny sprzęt i wsparcie techniczne ponad 50 firmom serwisowym naftowym w różnych regionach w kraju i za granicą.

◆Ścisły system kontroli jakości

Narzędzia do pracy z drutem stalowym posiadają certyfikat API, a cała produkcja odbywa się ściśle zgodnie z systemem API, w tym zarządzanie kontrolą jakości, zarządzanie środowiskowe oraz zarządzanie bezpieczeństwem i higieną pracy. Dla każdego narzędzia do pracy z drutem i każdej części uzyskaliśmy identyfikowalność od surowców, przez proces produkcji, aż po wysyłkę produktu.

◆Ciężka praca, obsługa posprzedażna

Wymiana wskazówek technicznych na miejscu. Nasi pracownicy sprzedaży i techniczni dobrze komunikowali się z inżynierami i ekspertami technicznymi na pierwszej linii w miejscu pracy i rozwiązywali problemy techniczne, takie jak dobór materiałów, optymalizacja konstrukcji uszczelnień i postępowanie w przypadku wypadków w złożonych środowiskach. Przeprowadziliśmy wiele wymian technicznych i przyjaznej współpracy. Wykonaliśmy dobrą robotę w zakresie obsługi posprzedażnej produktów dla klientów i zapewniamy klientom bardziej satysfakcjonujące usługi. Chcielibyśmy podziękować coraz większej liczbie klientów za ich wsparcie i zaufanie. W przyszłości będziemy robić to lepiej.

Zapraszamy do kontaktu w każdej chwili.
