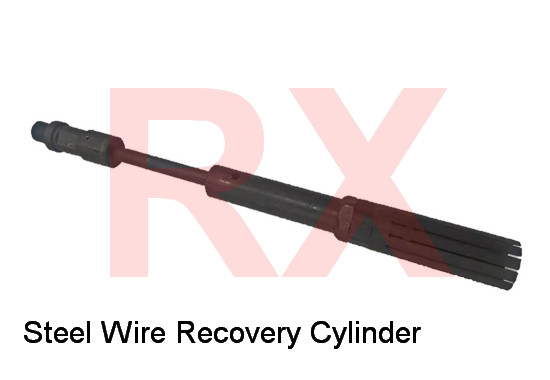

1,5-calowe narzędzie do odzyskiwania drutu stalowego z drutu stalowego

1,5-calowe narzędzie do odzyskiwania drutu stalowego z drutu stalowego

I. Wstęp.

Beczka do odzyskiwania drutu służy do wyszukiwania i ratowania pojedynczych lub wielu pasm drutu, które zostały przecięte lub złamane.

II Ogólne parametry techniczne

Narzędzia mogą być produkowane w dowolnym wymaganym rozmiarze.

III Cechy konstrukcyjne i zastosowanie:
Cylinder do odzyskiwania drutu stalowego składa się z cylindra zewnętrznego, trzpienia, cylindra szukacza, pierścienia ustalającego, tulei stożkowej, stożka, przegubu górnego i elastycznego kołka cylindrycznego.Konkretną strukturę pokazano na załączonych rysunkach.
Lufa szukacza służy głównie do określenia położenia zerwanego końca drutu i uformowania go w kulkę.Zerwany zacisk z drutu stalowego jest wciągany w szczelinę między tuleją stożkową a korpusem cylindra, a powierzchnia styku korpusu cylindra i tulei stożkowej jest przekształcana w powierzchnię stożkową, aby ułatwić dokręcanie drutu stalowego.Powierzchnia stożka przed tuleją stożka odgrywa rolę przewodnią w procesie odwiertu.
IV, sprawy wymagające uwagi:
1. Podłącz beczkę do odzyskiwania drutu stalowego z dnem podstawowego sznurka narzędziowego i zejdź do studni;
2. Gdy chwilowo nie jest używany, nałóż smar na gwint i umieść go z zabezpieczeniem drutu.
